무량판구조 벽식 라멘 장점 단점 전단보강근



인천 검단신도시 지하 주차장 붕괴 사고가 없었다면 몰랐을 수도 있을 무량판 구조가 무엇인지에 대해서

알기쉽게 알려드리겠습니다. 사실 무량판 구조가 처음으로 언급된 것은 아닙니다. 1995년 붕괴된

삼풍백화점도 무량판 공법이 사용되었다고 합니다.

무량판 구조, 벽식 구조, 라멘 구조의 장/단점, 무량판 구조적 한계, 전단보강근, 철근 누락 아파트 리스트를 확인

하실 수 있습니다.

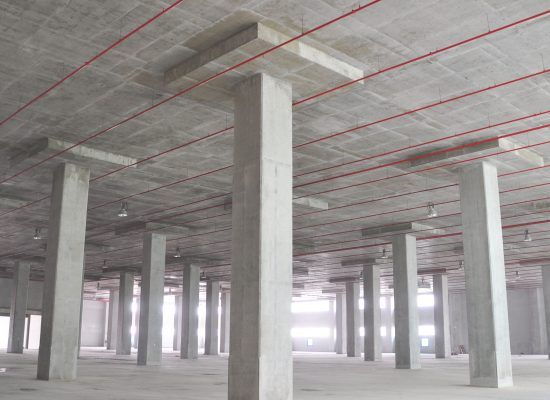

무량판구조



무량판 뜻



한경 경제용어사전에 따르면 무량판(flat slab structure)은 대들보 없이 기둥이 바로 슬래브(콘크리트 천장)를

지지하는 구조입니다. 기둥과 맞닿는 부분에 하중이 집중되기 때문에 슬래브가 뚫리는 것을 막으려면 기둥

주변에 철근(전단보강근)을 여러 겹 감아줘야 합니다.

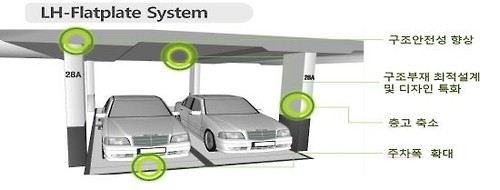

무량판 구조 장점

무량판 구조 장점

2010년대 중반부터 공사비 절감과 내부 공간 활용 등 무량판 구조의 장점이 부각되면서 아파트 지하 주차장

등에도 적용되기 시작했습니다. 비용을 절약할 수 있고, 내부 구조를 바꾸기 쉽다는 장점이 있습니다.

건설 공사에선 터 파기에 상당한 비용이 드는데 무량판은 보를 두지 않아 층고를 낮출 수 있습니다.

암반이 많은 국내 지형 특성상 비용 절약 효과가 큽니다. 지하 주차장 내부를 좀 더 넓게 쓸 수 있어 주차 공간이

늘어나는 장점도 있습니다.

무량판 구조 단점

시공기간이 길고 무엇보다 라멘 구조와 달리 하중을 지탱하고 있는 '보' 없이 위층 수평구조 '슬래브'를

기둥만이 지탱하는 만큼 하중에 상당히 취약하다는 것이 가장 큰 약점으로 꼽힙니다.

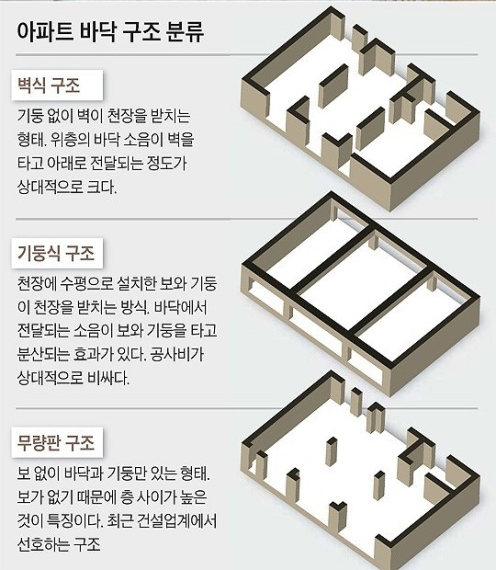

벽식 구조

기둥·들보 등 골조를 넣지 않고, 벽이나 마루로 구성한 건물 구조를 의미합니다. 즉 보와 수직으로 세워진

기둥 없이 바닥‧지붕‧벽 등 벽체만으로 슬래브를 지탱, 하중을 견디는 구조입니다.



벽식 구조 장점

벽체나 바닥판의 편면적 주조체만으로 구성된 구조물인 만큼 기둥이나 보 없이 바닥 슬래브와 벽으로 연결돼

강성이 우수합니다. 또 간단한 마감 공사로 공사비도 절약할 수 있습니다.



벽식 구조 단점

다만 층간소음 정도가 크고, 노후된 배관 등 설비 교체가 어렵다는 단점이 있습니다.



라멘 구조

벽식 구조와 달리 벽체가 아닌 하중을 지탱하는 수평 기둥 '보'를 포함해 '슬래브', '기둥'이 건물 하중을 버티는

구조를 말합니다.



라멘 구조 장점

세대 내부 벽을 어디에 구성하느냐에 따라 내부 구조를 입맛에 맞게 바꿀 수 있다는 장점이 있습니다.

위·아래층 소음이 벽을 타고 전달되지 않고, 층과 층 사이에서 무게를 떠받치는 '보'가 완충 역할을 해

층간소음에 가장 강합니다.



라멘 구조 단점

단점으로는 내부 공간 벽이 얇아 방과 방 사이 소음에는 취약하며, 보가 설치된 공간만큼 층고가 높아져

벽식 구조 대비 공사비가 비쌉니다.



무량판 구조 한계



세계적으로 널리 사용되지만 국내에선 1995년 삼풍백화점 붕괴 사고의 오명으로 사용을 꺼려왔습니다.

백화점 등 일부 상업용 건물에만 무량판 방식을 써왔습니다.
무량판 구조는 설계나 시공 관리가 철저히 이뤄지지 않으면 붕괴에 취약한 구조로 꼽힙니다.





전단보강근

전단보강근

대한건축학회 건축용어사전에 따르면 전단 보강근(shear reinforcement) 전단력에 저항하도록 배치한

철근 입니다. 더 전문적으로 설명하면 철근콘크리트부재의 전단파괴를 방지하고 휨파괴를 선행시키기

위한 철근으로 보에서는 늑근, 절곡근 등, 기둥에서는 띠근, 나선형 띠근 등, 벽에서는 종횡방향의 철근

및 대각철근 등이 이에 해당됩니다.





철근 누락 LH 아파트 명단

• ​파주 운정(A34 임대·1천448세대)
• 남양주 별내(A25 분양·380세대)
• 아산 탕정(2-A14 임대·1천139세대)
• 음성 금석(A2 임대·500세대)
• 공주 월송(A4 임대·820세대)
• 수서 역세권(A-3BL 분양·597세대)
• 수원 당수(A3 분양·400세대)
• 충남도청 이전 신도시(RH11 임대·822세대)
• 오산 세교2(A6 임대·767세대)
• 파주 운정3(A23 분양·1천12세대)
• 양산 사송(A-2 분양·479세대)
• 양주 회천(A15 임대·880세대)
• 광주 선운2(A2 임대·606세대)
• 양산 사송(A-8BL 임대·808세대)
• 인천 가정2(A-1BL 임대·510세대)



이번 사태는 무량판 구조 자체의 문제가 아니라 이에 대한 설계나 시공 관리가 철저히 이뤄지지 않아서

생긴 문제가 아닐까 싶습니다.
